主要技术参数:
设备主体尺寸 | 宽4.9m,高4.8m (柱体60*50cm) |
自动洗车最大洗车尺寸 | 长(不受限制)、宽≤3500、高≤4400 |
洗车流水线装机总功率 | 16.5KW |
洗车流水线电源 | 380V/50Hz |
洗车流水线最小供水量 | ≥4.5m³/h |
平均耗水量 | 350L/辆 |
平均耗电量 | 0.4~0.9度电/辆 |
备注 | 洗车宽度和高度可根据用户特定要求调整,不考虑底喷清洗或手动操作底喷清洗时,长度不受限制。 |
机器组成和工作原理:
1、机器组成
光电感应器 | 底盘冲洗系统(可选) | 高压水刀系统 |
导向器 | 排水沟 | 电控箱 |
操作箱 | 水箱 | 电缆水管沟 |
2、工作原理
当操作者看到待清洗的车辆进入清洗区时,按下启动电源按钮,此时清洗流水线处于待机状态,车辆应以速度≤5km/h通过清洗设备区域。并保证在车辆处于“导向器”内部(若车辆行驶方向不与导向器平行,应调整车辆行驶方向)。
当电控柜按钮置于自动控制状态时,设备将自动完成如下功能:
当车头通过第一对“光电感应器”时,第一次高压水清洗和“底喷清洗”将滞后数秒后自动启动,当车尾通过第一对“光电感应器”后,第一次高压水清洗将滞后数秒后自动停止,同时,整机停止,并处于待机状态。
当电控柜按钮置于手动控制状态时,设备将具有如下手控功能:
手动控制的所有功能参见“电控箱控制面板功能”。
机器的主结构:

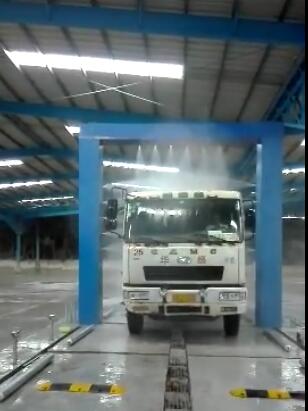

1、大型无刷洗设备
大型无刷洗设备是由左泵组、右泵组及高压水刀等部分组成。
① 由高质量镀锌管,螺栓、螺母等紧固件均采用SUS304不锈钢。由于设备常年接触水、处于野外风吹、雨淋、太阳紫外线暴晒等恶劣环境,所以,设备制作工艺的高品质是关键。
② 泵组部分。高压泵组部分,本公司均选用国内的名优产品,其质量具备良好的信誉。
③ 高压水刀部分。高压水刀部分由如下部分组成:特种不锈钢扇形高压喷嘴、镀锌管、带高压密封特种高压橡胶管。特种不锈钢扇形高压喷嘴——是公司专利产品;带高压密封特种高压橡胶管——是公司专用定制产品。以上是设备性能的关键。
2、底喷设备
底喷设备由如下部分组成:高强度格栅、特种不锈钢扇形高压喷嘴、镀锌管、带高压密封特种高压橡胶管、电磁铜阀及高压底喷泵。
高强度格栅——其需能适应常年受水浸泡、各类汽车碾压、野外风吹、雨淋、太阳紫外线暴晒,故必须全钢格结构,进行700℃高性能热镀锌处理;
特种不锈钢扇形高压喷嘴——是公司专利产品;
带高压密封特种高压橡胶管——是公司专用定制产品。
3、电气控制系统
全机电气控制系统安装在电气柜里,水气控制系统安装在高压水清洗箱体内,所有控制可通过电气操作工作台上的控制面板来实现洗车机的自动控制。
为方便用户控制,本公司特设置一个小电源开关箱,用户可将其安装在自己满意的位置(只需加长动力电缆即可);
